在现代电力系统中，配电与输电环节是连接发电端与用电端的桥梁。随着工业负荷、非线性负载以及新能源并网比例的不断提升，电网面临着无功功率失衡、电压波动、谐波污染等一系列挑战。补偿装置作为配电输电设备中的重要组成部分，正是应对这些挑战、保障输电效率与电能质量的核心手段。
一、补偿装置在输电环节的作用
输电线路，尤其是长距离高压输电，存在着显著的电感效应和电容效应。当线路轻载或空载时，容性无功过剩会导致末端电压升高；而当重载时，感性无功需求增大，又会引起电压跌落。补偿装置能够动态或静态地向系统注入或吸收无功功率，从而：、
- 维持输电电压稳定在允许范围内
- 降低线路损耗，提升输电效率
- 增加输电线路的传输容量
- 抑制系统振荡，提高暂态稳定性
常见的输电用补偿装置包括并联电抗器、并联电容器组、静止无功补偿器（SVC）以及静止同步补偿器（STATCOM）。
二、配电侧补偿装置的需求特点
配电网络直接面向终端用户，负荷波动大、三相不平衡、谐波源众多。补偿装置在配电侧主要承担以下任务：
- 功率因数校正：避免因功率因数过低而被考核罚款，释放变压器和线路容量。
- 谐波治理：有源电力滤波器（APF）与无源滤波器相结合，滤除特征次谐波。
- 三相不平衡补偿：通过分相调节，改善负序和零序电流。
- 电压支撑：在末端电压偏低时提供无功支撑，改善电压质量。

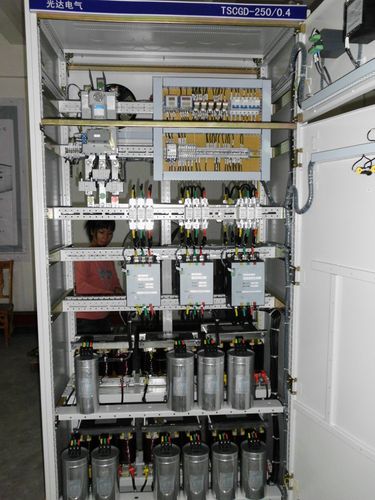

常见的配电补偿装置包括智能电容器、晶闸管投切电容器（TSC）、有源无功补偿装置（SVG）以及综合型电能质量治理装置。
三、补偿装置与输电设备的系统集成
补偿装置并非孤立运行，而是与变压器、开关柜、输电线路、继电保护及自动化系统紧密集成。在选择和设计时，需要重点考虑：
- 系统短路容量：决定补偿装置的类型和容量选取，避免谐振放大。
- 响应速度：对于电弧炉、轧机等冲击性负荷，需要采用动态补偿装置。
- 谐波环境：防止电容器与系统阻抗发生并联谐振，导致谐波电流放大。
- 保护与联锁：过压、欠压、过流、温度保护以及投切涌流抑制。
- 通信与监控：支持Modbus、IEC 61850等协议，接入配电自动化系统。
四、厂家产品选型要点
市场上的补偿装置厂家众多，产品质量与性能差异较大。用户在选型时应关注：
- 核心器件品牌：如IGBT、可控硅、电容器薄膜、控制器芯片等。
- 补偿容量与分级方式：是固定补偿、分级投切还是连续调节。
- 响应时间：SVG通常小于10ms，SVC约为20~40ms，传统电容器投切则更慢。
- 自身损耗：影响长期运行电费，SVG与SVC损耗差别明显。
- 谐波耐受能力：是否具备滤波功能，或需额外配置滤波支路。
- 环境适应性：防护等级、冷却方式、海拔与温度范围。
- 售后服务与质保：现场调试、培训、备件供应及质保期限。
以输电与配电融合的场景为例，某220kV变电站为提升输电能力并兼顾地区负荷无功需求，采用了“并联电抗器+静止同步补偿器（STATCOM）”的组合方案。STATCOM容量为±50Mvar，响应时间小于5ms，可在系统故障后快速提供无功支撑，提高暂态电压恢复速度。同时在10kV配电侧配置了SVG与智能电容器混合补偿，实现了从高压到低压的全链路无功平衡。
五、
补偿装置虽不是输电系统中的电源或主设备，却直接关系到输电能力、电能质量与运行经济性。随着新型电力系统建设推进，补偿装置正从传统的无源、慢速补偿，向有源、快速、智能化的方向演进。合理选择与配置补偿装置，是配电输电工程中不可忽视的重要环节，也是厂家产品竞争力的核心所在。结合构网型控制、宽禁带半导体器件与数字孪生运维，补偿装置将在输电领域发挥更大价值。
